Systemy audio-wideo dla sal konferencyjnych i przestrzeni przesłuchań w nowym kompleksie Sądu i Prokuratury w Legionowie

Konferencje, przesłuchania i codzienna praca instytucji - systemy AV muszą obsłużyć różne scenariusze bez kompromisów funkcjonalnych.

W nowo budowanym kompleksie Sądu i Prokuratury w Legionowie Generalny Wykonawca - Warbud - powierzył firmie Andra realizację instalacji teletechnicznych oraz systemów audio-wideo. Instalacje teletechniczne stanowiły odrębny zakres, w dalszej części koncentrujemy się na systemach AV.

Projekt (STWiOR, 2022 r.) precyzyjnie określał wymagania funkcjonalne oraz referencyjne rozwiązania sprzętowe. Instalacja została przeprowadzona zgodnie z dokumentacją i wymogiem pełnej równoważności funkcjonalnej. Równolegle, w ramach realizacji, ANDRA przeanalizowała strukturę systemów pod kątem organizacji toru sygnałowego oraz doboru i integracji urządzeń.

Sale konferencyjne

Zachowanie funkcjonalności przy dostosowanej organizacji systemu AV

Duże sale zaprojektowano do obsługi wideokonferencji (Microsoft Teams), bezprzewodowego udostępniania treści, nagrywanie oraz centralnego sterowania systemem.

W toku realizacji przyjęto rozwiązanie umożliwiające realizację wszystkich wymaganych funkcji przy użyciu mniejszej liczby komponentów w torze AV. Zastosowano urządzenia łączące kilka funkcji w jednej jednostce.

Architektura systemu została zorganizowana wokół centralnej matrycy sterującej integrującej tor audio i wideo. Pozwoliło to na jednoznaczne przypisanie ścieżek sygnałowych, kontrolę nad logiką przełączania źródeł oraz realizację centralnego sterowania funkcjami sali w ramach jednego interfejsu użytkownika.

W rezultacie system charakteryzuje się:

• spójną strukturą toru sygnałowego,
• ograniczoną liczbą punktów integracyjnych,
• pełną funkcjonalnością projektową.

Sale typu BYOD zrealizowano zgodnie z projektem, aktualizując jedynie model monitora przy zachowaniu parametrów użytkowych.

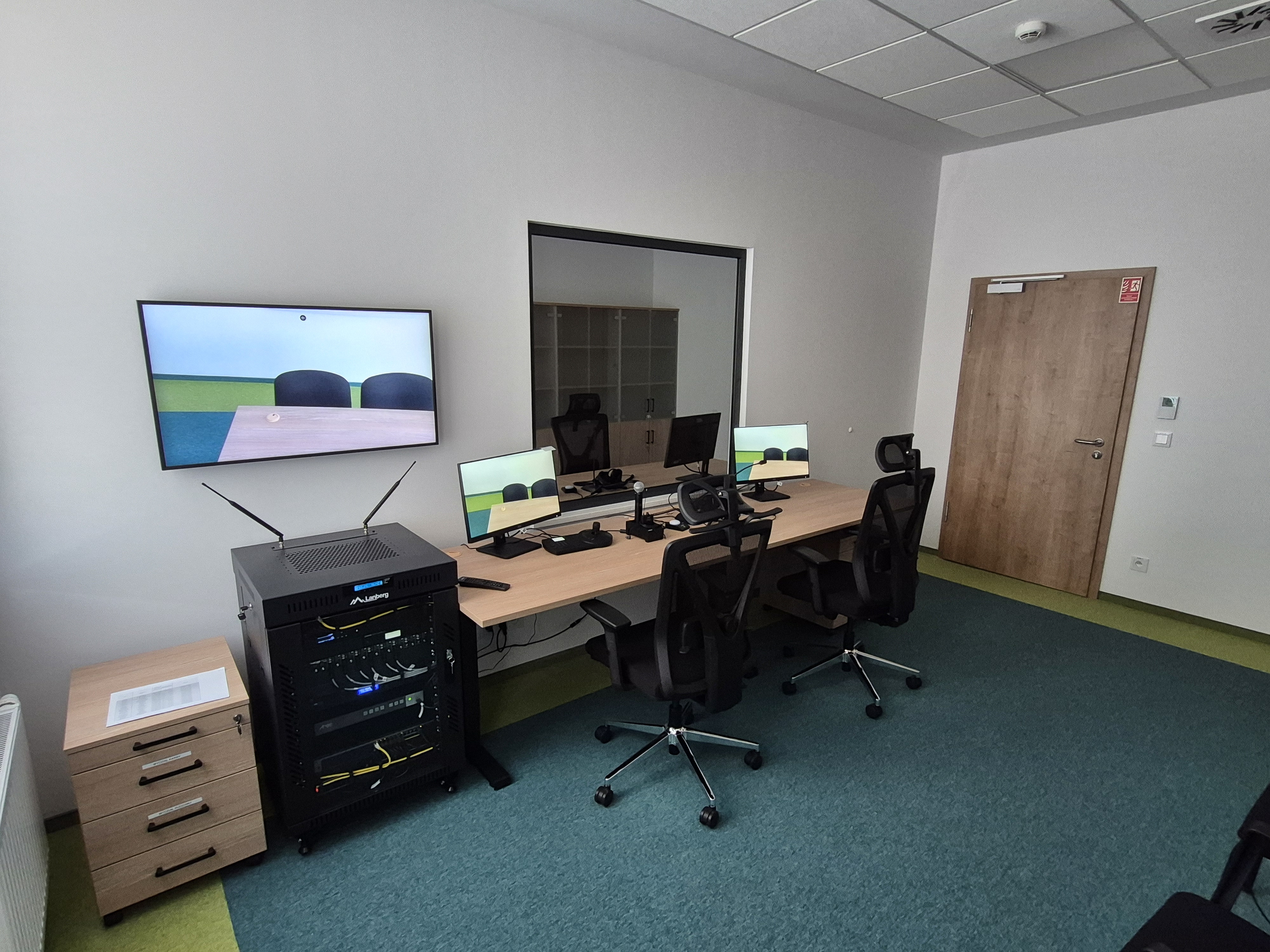

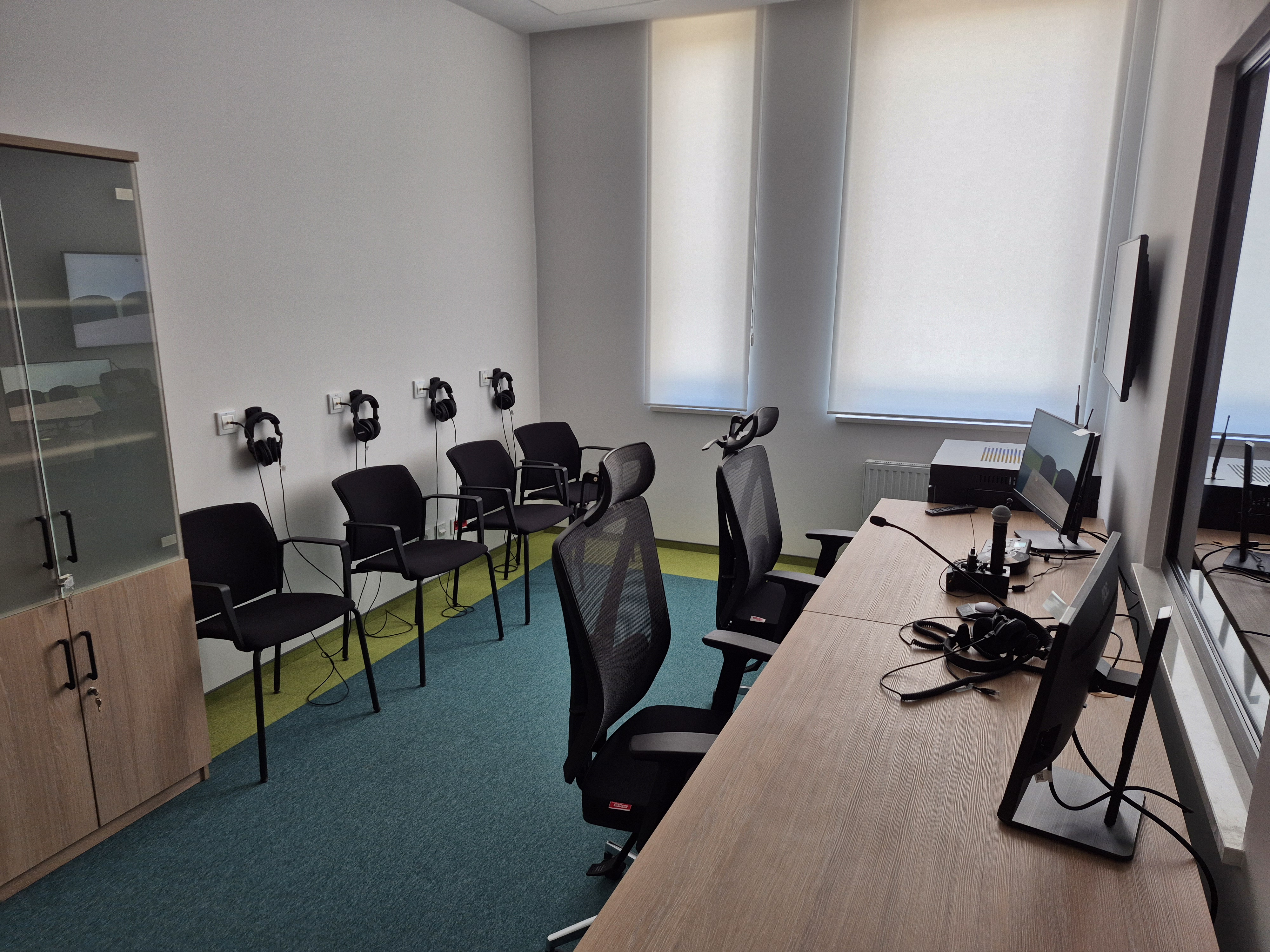

Błękitny pokój

System rejestracji w przestrzeni o podwyższonych wymaganiach

System rejestracji przesłuchań obejmuje pokój przesłuchań i pomieszczenie techniczne jako jedną logiczną całość. Projekt przewidywał konfigurację opartą na kilku odrębnych urządzeniach. W ramach realizacji zastosowano rozwiązanie integrujące funkcje rejestracji, zarządzania i kontroli w mniejszej liczbie urządzeń.

Funkcjonalność pozostała niezmieniona:

• rejestracja obrazu i dźwięku,
• zapis materiału dowodowego,
• dostęp do nagrań z uprawnionych stanowisk w sieci.

Zastosowane rozwiązanie umożliwia również podgląd materiału w trybie streamingowym (na żywo lub jako retransmisja) z uprawnionych stanowisk.

Analiza pokrycia przestrzeni nagrania

Na etapie instalacji pomieszczenie nie było umeblowane. Przeprowadzono analizę rozmieszczenia kamer i symulację ustawienia mebli, aby zapewnić pełne pokrycie przestrzeni nagrania. Skorygowano kąty widzenia oraz lokalizację urządzeń bez ingerencji budowlanych.

Konfiguracja zgodna z praktyką użytkowania

Dokumentacja określała zastosowany sprzęt. W toku realizacji, po konsultacjach z użytkownikami, zaprogramowano scenariusze pracy systemu, w tym separację ścieżek audio oraz zarządzanie nagraniem zgodnie z potrzebami operacyjnymi. Konfiguracja mieściła się w możliwościach zastosowanego rozwiązania i nie wymagała zmiany założeń projektowych.

Przebieg wdrożenia

Instalacja systemów AV została przeprowadzona:

• bez ingerencji w inne branże,
• bez przeróbek budowlanych,
• zgodnie z harmonogramem inwestycji.

Prace wykonano na etapie wykończeniowym obiektu, dostosowując montaż do istniejącej infrastruktury sufitowej.

System w działaniu

W efekcie:

• spełnione zostały wszystkie wymagania funkcjonalne projektu,
• zapewniono spójną strukturę toru sygnałowego,
• ograniczono liczbę komponentów,
• konfigurację dostosowano do rzeczywistego sposobu użytkowania.

Zakres systemów AV:

Duże sale konferencyjne

• Zintegrowany system wideokonferencyjny (Microsoft Teams) - Yealink
• System nagłośnienia (wzmacniacz + głośniki sufitowe) - Biamp
• Mikrofony bezprzewodowe - Shure
• Centralna matryca sterująca i system sterowania - Crestron
• Monitory wielkoformatowe - iiyama

Sale BYOD

• Bezprzewodowy system udostępniania treści - Barco
• Matryca mikrofonowa sufitowa i kamera - ClearOne

Błękitny pokój

• Zintegrowany system rejestracji audio-wideo - AREC
• Konfigurowalna przestrzeń nagrywania audio - Shure, Symetrix
• Dostęp do nagrań w sieci lokalnej (w tym streaming) - AREC

Przedstawiona realizacja pokazuje, jak w ramach zdefiniowanej dokumentacji projektowej można kształtować architekturę systemu i jego konfigurację bez ingerencji w założenia funkcjonalne.
